产品编号： |
9217453316 |
产品名称： |

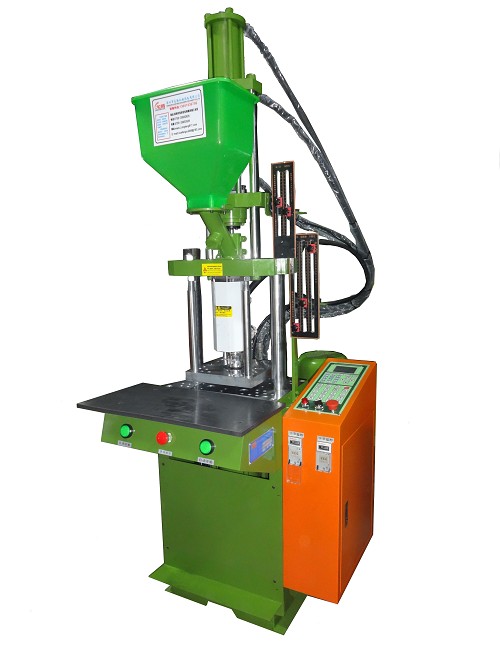

LT-20T |
规 格： |
|
产品备注： |
|
产品类别： |
标准机系列 |
| |
|
| 产 品 说 明 |
| 1、立式两柱锁模、立式射出，适用一般电器插头，电子零件等镶件成型。 |
|
|
|
| 2、关模采用直压式子母型的锁模油缸设计,能快速下降合模于慢速低压合模,对模具的使用寿命,更能持久。 |
|
| 设计参数 PARAMETERS OF DESIGN |
| 型 号 |
Unit |
LT-20T |
| 射出系统 |
螺杆直径 |
Dia.of scerew bolt |
MM |
¢22 |
¢26 |
¢28 |
| 射出压力 |
Injection pressure |
kgf/cm2 |
1627 |
1164 |
1004 |
| 理论射出容量 |
Theoretical shot volume |
cm3 |
38 |
53 |
61.5 |
| 射出量（PS） |
Max.shot weight |
g |
34.5 |
48 |
56 |
| 射出量（PS） |
Max.shot weight |
oz |
1.2 |
1.6 |
1.8 |
| 射出率 |
Injection rate |
cc/s |
27 |
38 |
44 |
| 螺杆行程 |
Screw stroke |
mm |
100 |
| 射嘴行程 |
Nozzle retraction stroke |
mm |
- |
| 温度控制段数 |
Number oftemperature control |
zone |
2 |
| 锁模顶针系统 |
锁模力 |
Clamping force |
Tons |
25 |
| 模板尺寸 |
Platen size |
mm |
460*290 |
| 模柱间距 |
Distance between tie bere |
mm |
350 |
| 最小模厚 |
Min.mold height |
mm |
35/95 |
| 开模行程 |
Opening stroke |
mm |
182 |
| 最大开模距离 |
Max.open daylight |
mm |
217/277 |
| 顶出力量 |
Ejetor force |
Tons |
1.3 |
| 顶出行程 |
Ejetor stoke |
mm |
35 |
| 油压系统 |
最大液压压力 |
Max.hydaulic pressure |
kgf/cm2 |
140 |
| 油泵吐出量 |
Pump output |
CC/rev |
25 |
| 作动油量 |
Oil resservoir capacity |
L |
90 |
| 冷却水用量 |
Oil resservoir capacity |
L/H |
400-600 |
| 马达电力 |
Cooling water consumption |
kw |
3 |
| 电热容量 |
Berrel heating power |
kw |
2.05 |
| 总用电量 |
Total wattage |
kw |
5.05 |
| 其它 |
机器重量 |
Machine weight |
Tons |
0.9 |
| 机械外型尺寸 |
Machine dimensions |
M |
1.45*0.9*2.25/2.45 | | 模板尺寸图：
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| |
|
|
|
|
|
|
|
|
|
|
